深溝球軸承

深溝球軸承（Deep Groove Ball Bearings）（GB/T 276-1994)是滾動軸承中較為普通的一種類型?；拘偷纳顪锨蜉S承由一個外圈，一個內圈、一組鋼球和一組保持架構成。 深溝球軸承類型有單列和雙列兩種，單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。
深溝球軸承原理：
深溝球軸承主要用于承受純徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受純徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷 。深溝球軸承的摩擦系數很小，極限轉速也很高， 特別是在軸向載荷很大的高速運轉工況下，深溝球軸承比推力球軸承更有優越性。
深溝球軸承構造：
深溝球軸承結構簡單，與別的類型相比易于達到較高的制造精度，所以便于成系列大批量生產， 制造成本也較低， 使用極為普遍。深溝球軸承除基本型外， 還有各種變型結構，如：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的深溝球軸承，有裝球缺口的大載荷容量的深溝球軸承，雙列深溝球軸承。
深溝球軸承的類型：
帶密封圈

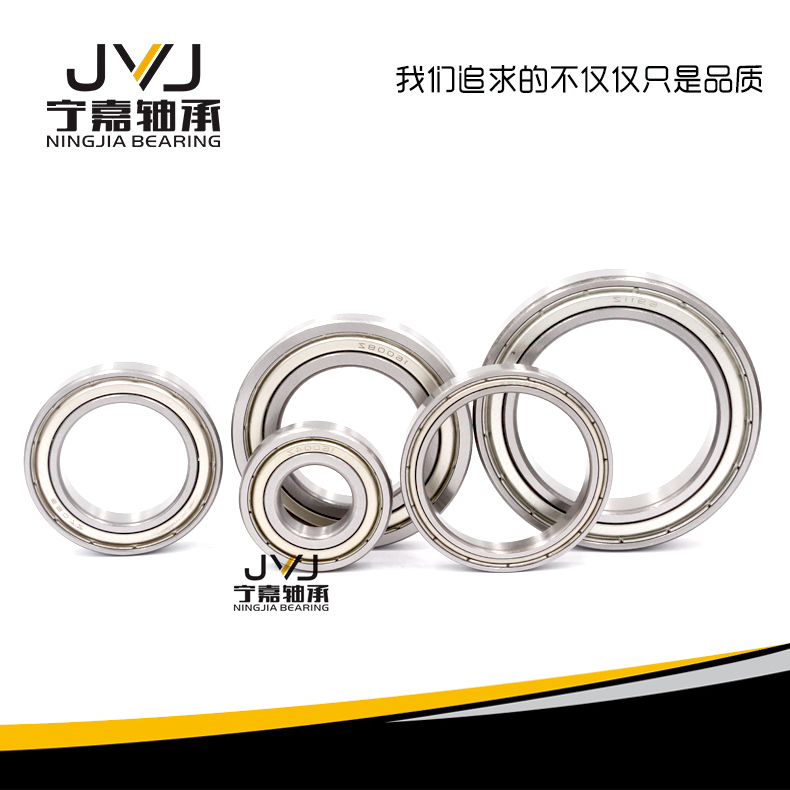

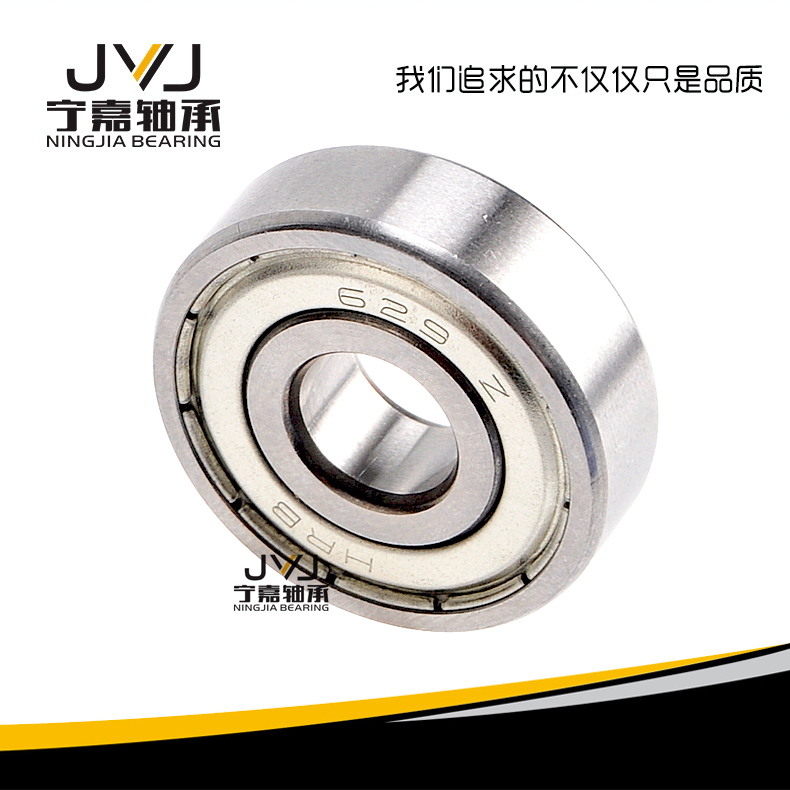

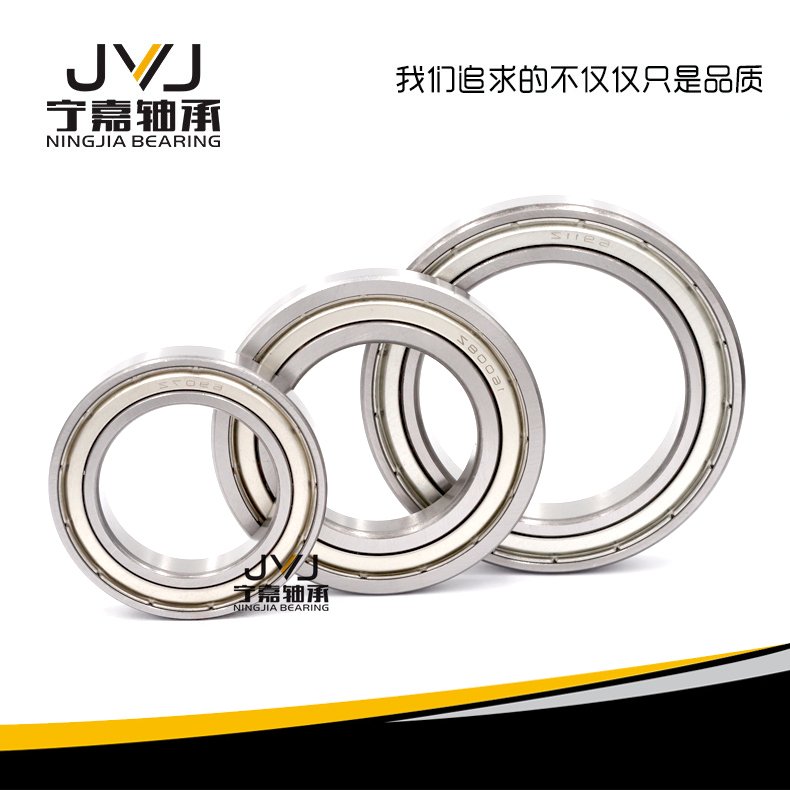

帶防塵蓋：單面或雙面鐵制防塵蓋。 帶非接觸式橡膠密封圈：單面或雙面非接觸密封圈。

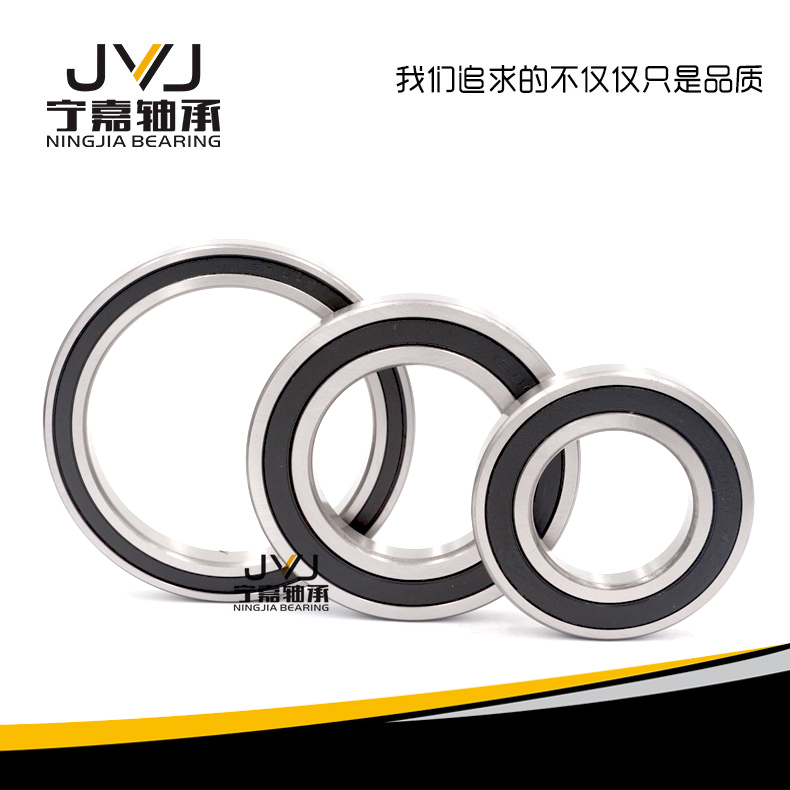

帶接觸式橡膠密封圈：單面或雙面接觸式密封圈與內圈接觸。
外圈帶止動槽：
N：外圈帶止動槽
NR：外圈帶止動槽和止動環。
深溝球軸承特性：
深溝球軸承是較具代表性的滾動軸承，用途廣泛。適用于高轉速甚至極高轉速的運行，而且非常耐用，無需經常維護。該類軸承摩擦系數小，極限轉速高， 結構簡單，制造成本低，易達到較高制造精度。 尺寸范圍與形式變化多樣，應用在精密儀表、低噪音電機、汽車、摩托車及一般機械等行業，是機械工業中使用較為廣泛的一類軸承。主要承受徑向負荷，也可承受一定量的軸向負荷。
選取較大的徑向游隙時軸向承載能力增加，承受純徑向力時接觸角為零。有軸向力作用時，接觸角大于零。一般采用沖壓浪形保持架，車制實體保持架，有時也采用尼龍架。 　　深溝球軸承裝在軸上后，在軸承的軸向游隙范圍內，可限制軸或外殼兩個方向的軸向位移，因此可在雙向作軸向定位。此外，該類軸承還具有一定的調心能力，當相對于外殼孔傾斜2′～10′時，仍能正常工作，但對軸承壽命有一定影響。深溝球軸承保持架多為鋼板沖壓浪形保持架，大型軸承多采用車制金屬實體保持架。
深溝球軸承是常用的滾動軸承。它的結構簡單，使用方便。主要用來承受徑向載荷，但當增大軸承徑向游隙時，具有一定的角接觸球軸承的性能，可以承受徑、軸向聯合載荷。在轉速較高又不宜采用推力球軸承時，也可用來承受純軸向載荷。與深溝球軸承規格尺寸相同的其它類型軸承比較，此類軸承摩擦系數小，極限轉速高。但不耐沖擊，不適宜承受重載荷。
深溝球軸承裝在軸上后，在軸承的軸向游隙范圍內，可限制軸或外殼兩個方向的軸向位移，因此可在雙向作軸向定位。此外，該類軸承還具有一定的調心能力，當相對于外殼孔傾斜2′～10′時，仍能正常工作，但對軸承壽命有一定影響。深溝球軸承保持架多為鋼板沖壓浪形保持架，大型軸承多采用車制金屬實體保持架。
應用
深溝球軸承可用于變速箱、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械,悠悠球等。

性能特點 a、主要承受徑向載荷 b、也能承受一定量的任一方向的軸向載荷 c、制造成本低 d、運轉阻力小，極限轉速高 e、旋轉精度高 f 、噪聲、振動小 g、可制造成密封軸承 產品應用 電機，機床，汽車，精密設備，家電，化工機械，通用機械，農業機械等 類型代號 剖分圖
