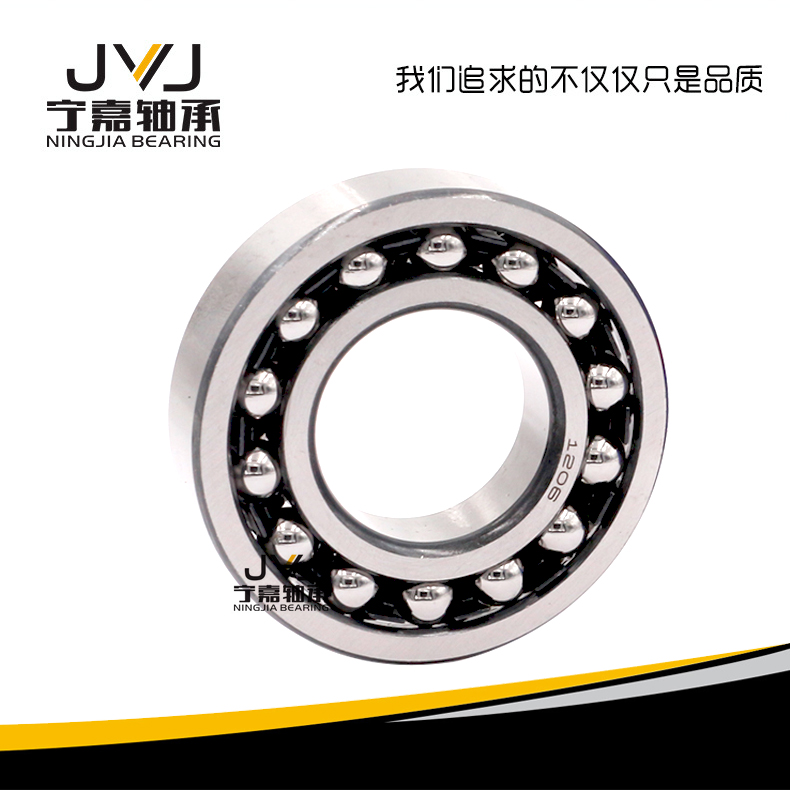

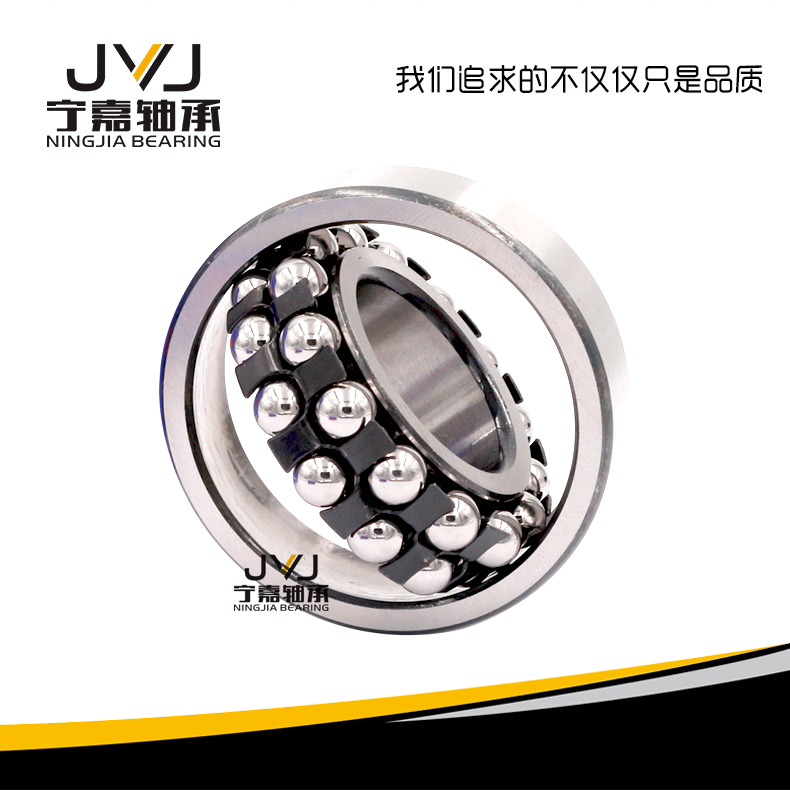

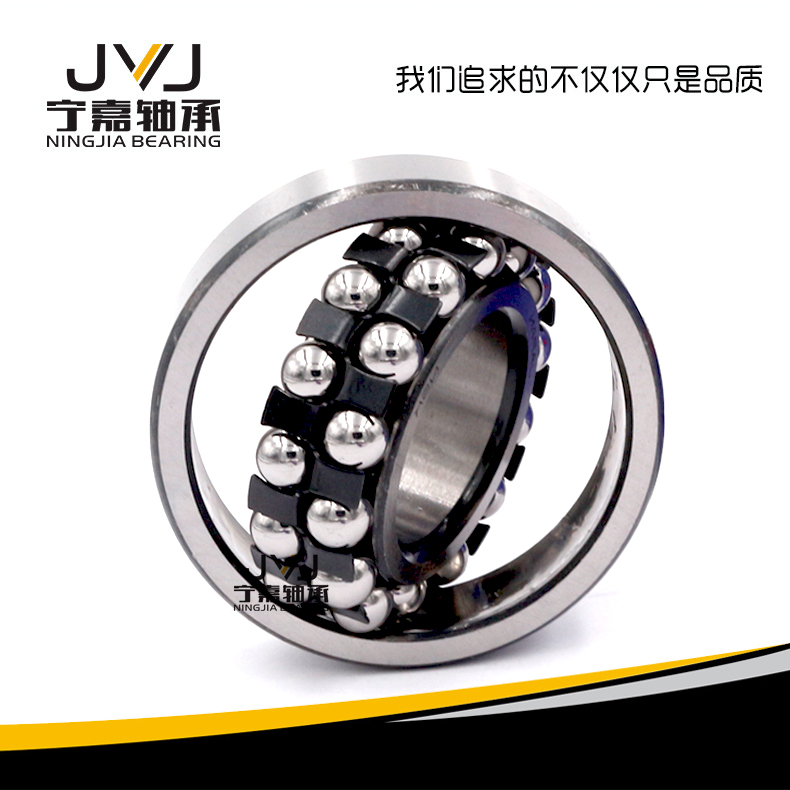

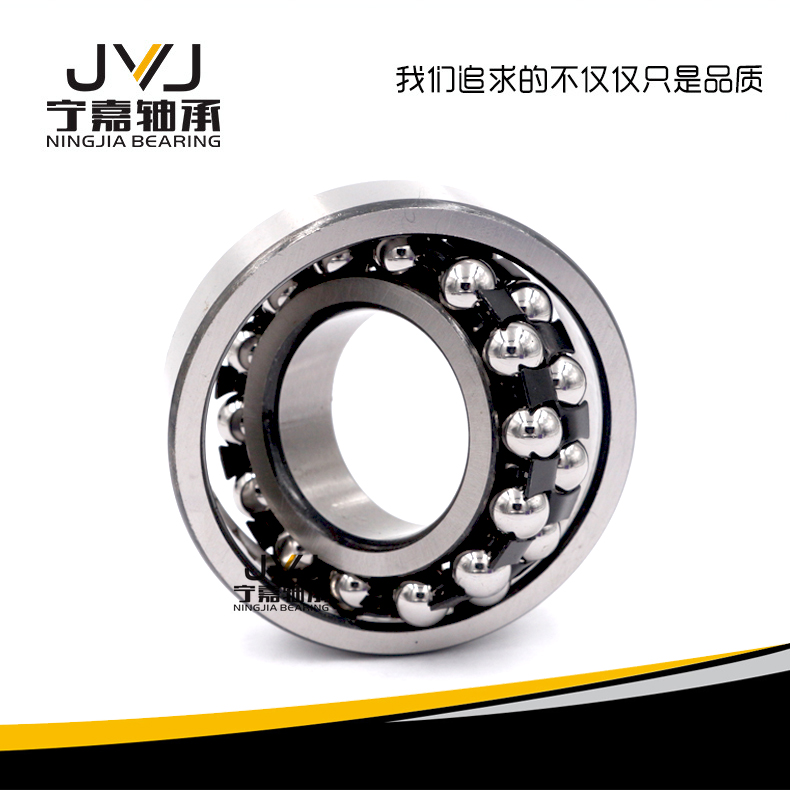

調心球軸承有圓柱孔和圓錐孔兩種結構，保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形，具有自動調心性，可以補償不同心度和軸撓度造 調心球軸承成的誤差，但其內、外圈相對傾斜度不得超過3度。
調心球軸承二條滾道的內圈和滾道為球面的外圈之間，裝配有鼓形滾子的軸承。 外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調整，不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝?；蚴褂镁o定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。
調心球軸承可承受較大的徑向載荷，同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形，故具有調心性能，當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°～2.5°時，軸承仍能工作。
調心球軸承內孔有圓柱形和圓錐形兩種。圓錐形內孔的錐度為1：1 2或1：30。為了加強軸承的潤滑性能，在軸承外圈上加工環形油槽和三個

用途
調心球軸承適用于承受重載荷與沖擊載荷、精密儀表、低噪音電機、汽車、摩托車、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等。
基本常識：
調心球軸承產品特性：
主要承受徑向載荷，同時可承受較小軸向載荷。軸（外殼）的軸向位移限制在游隙限度內，具有自動調心性能，允許內、外圍相對傾斜不大的條件下正常工作，適用于支承座孔不能嚴格保證同軸度的部件中。
調心球軸承產品特征：
調心球軸承有圓柱孔和圓錐孔兩種結構，保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形，具有自動調心性，可以補償不同心度和軸撓度造成的誤差，但其內、外圈相對傾斜度不得超過 3度。
調心球軸承結構形式：
帶防塵蓋和帶密封圈的調心球軸承裝配時已填入適量的潤滑脂，安裝前不應加熱也不必清洗，使用過程中不需再潤滑，適應運行溫度－ 30 ℃ 至+ 120 ℃ 之間。調心球軸承主要用途: 適用于精密儀表、低噪音電機、汽車、摩托車及一般機械等，是機械工業中使用較為廣泛的一類軸承
調心球軸承技術要求：
滾動軸承的分類滾動軸承的分類摘要：滾動軸承結構類型分類軸承承受載荷方向公稱接觸角不同分為向心軸承主要用于承受徑向載荷滾動軸承公稱接觸角公稱接觸角不同分為徑向接觸軸承公稱接觸角向心軸承向心接觸軸承公稱接觸角大于向心軸承推力軸承主要用于承受軸向載荷滾動軸承公稱 2002:機床,入世是挑戰更是機遇專家指出要加大我國數控機床研發力度加快普及型數控機床的發展漫話中國機床制造業的服務競爭中國銑床和加工中心市場的現狀和展望國內外車床的技術水平和發展方向世界加工中心的生產、需求和發展動向國內外機床發展趨勢世界數控系統發展趨勢切削加工技術和數控機床的發展 1．按滾動軸承結構類型分類(1) 軸承按其所能承受的載荷方向或公稱接觸角的不同，分為：1) 向心軸承----主要用于承受徑向載荷的滾動軸承，其公稱接觸角從0到45。按公稱接觸角不同，又分為：徑向接觸軸承----公稱接觸角為0的向心軸承：向心角接觸軸承----公稱接觸角大于0到45的向心軸承。2) 推力軸承----主要用于承受軸向載荷的滾動軸承，其公稱接觸角大于45到90。按公稱接觸角不同又分為： 軸向接觸軸承----公稱接觸角為90的推力軸承：推力角接觸軸承----公稱接觸角大于45但小于90的推力軸承。(2) 軸承按其滾動體的種類，分為：　1) 球軸承----滾動體為球：2) 滾子軸承----滾動體為滾子。滾子軸承按滾子種類，又分為： 圓柱滾子軸承----滾動體是圓柱滾子的軸承，圓柱滾子的長度與直徑之比小于或等于3 ；滾針軸承----滾動體是滾針的軸承，滾針的長度與直徑之比大于3，但直徑小于或等于5mm; 圓錐滾子軸承----滾動體是圓錐滾子的軸承; 調心滾子軸承一一滾動體是球面滾子的軸承。(3) 軸承按其工作時能否調心,分為: 1) 調心軸承----滾道是球面形的,能適應兩滾道軸心線間的角偏差及角運動的軸承; 2) 非調心軸承(剛性軸承)----能阻抗?jié)L道間軸心線角偏移的軸承。(4) 軸承按滾動體的列數,分為: 1) 單列軸承----具有一列滾動體的軸承;2) 雙列軸承----具有兩列滾動體的軸承;3) 多列軸承----具有多于兩列滾動體的軸承,如三列、四列軸承。 (5) 軸承按其部件能否分離,分為：　1)可分離軸承----具有可分離部件的軸承；2)不可分離軸承----軸承在Z終配套后,套圈均不能任意自由分離的軸承。(6) 軸承按其結構形狀(如有無裝填槽,有無內、外圈以及套圈的形狀,擋邊的結構,甚至有無保持架等)還可以分為多種結構類型。 2.按滾動軸承尺寸大小分類 軸承按其外徑尺寸大小，分為:(1)微型軸承----公稱外徑尺寸范圍為26mm以下的軸承; (2) 小型軸承----公稱外徑尺寸范圍為28-55mm的軸承;(3) 中小型軸承----公稱外徑尺寸范圍為60-115mm的軸承;(4) 中大型軸承----公稱外徑尺寸范圍為120-190mm的軸承 (5) 大型軸承----公稱外徑尺寸范圍為200-430mm的軸承; (6) 特大型軸承----公稱外徑尺寸范圍為440mm以上的軸承。滾動軸承類型和尺寸規格繁多，為便于設計和選用，標準規定了用代號表示滾動軸承的類型、尺寸、結構特點及公差等級等。國家標準：GB/T272-93（向ISO靠）（替代GB272-88），滾動軸承代號的構成如附表所示。滾動軸承的代號表示方法代號用途:表征滾動軸承的結構、尺寸、類型、精度等，代號由國家標準GB/T272-93規定?！〈柕臉?gòu)成： 前置代號——表示軸承的分部件 基本代號——表示軸承的類型與尺寸等主要特征 后置代號——表示軸承的精度與材料的特征內徑代號：內徑代號×5=內徑 特殊情況：d=10　12　15　17代 號 為：　00　01　02　03 尺寸系列代號：用于表達相同內徑但外徑和寬度不同的軸承，見右圖?！⊥鈴较盗写枺禾剌p(0,1),輕(2),中(3),重(4)　寬度系列代號：一般正常寬度為“0”,通常不標注。　但對圓錐滾子軸承(3類)和調心滾子軸承(2類)不能省略“0”
